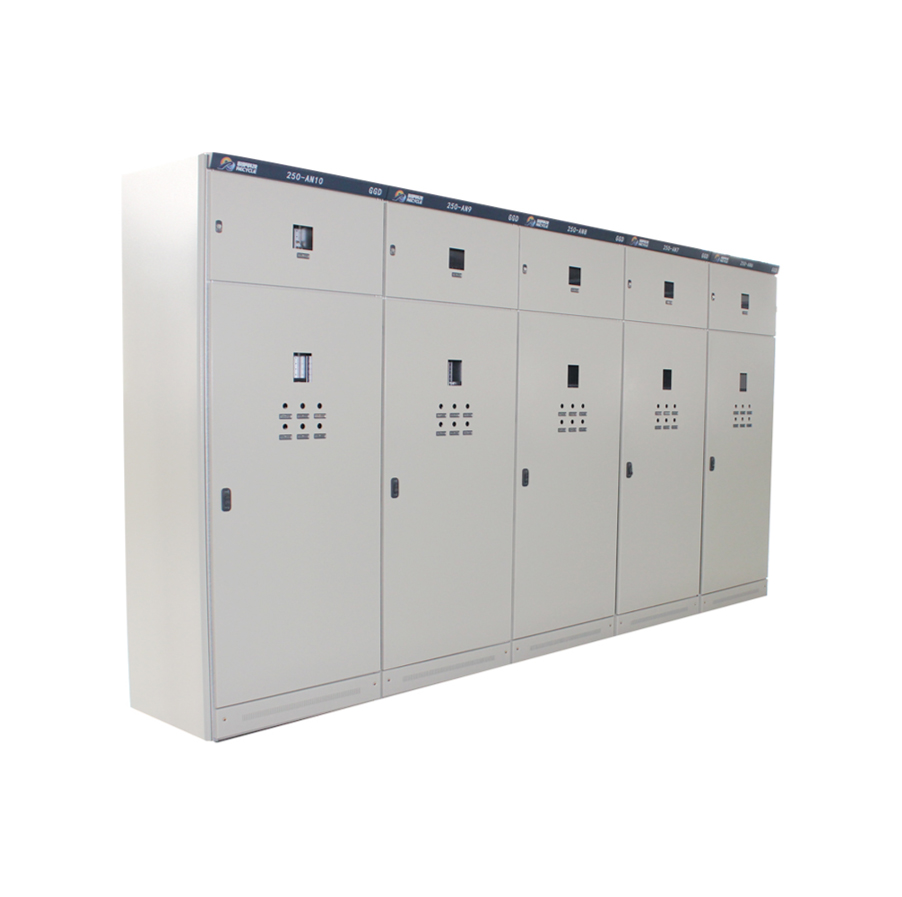

GGD低压配电柜是一种常见的低压配电设备，以下是关于它的详细介绍：

一、基本概述

名称含义：“GGD”是固定式低压开关柜的代号。“G”表示低压配电柜，“G”表示固定安装，“D”表示电力用柜。

应用范围：广泛应用于发电厂、变电站、工矿企业、民用建筑等场所，作为低压配电系统中的控制、保护和监测设备，用于分配电能、控制电路的通断以及保护电气设备的安全运行。

二、结构特点

柜体结构

固定式设计：柜体采用固定安装方式，各电气元件固定在柜体的相应位置上，结构紧凑，安装方便。这种固定式结构使得柜体具有较好的稳定性，适用于对空间要求不是特别严格的场所。

柜体材质：柜体一般采用优质的冷轧钢板制成，具有良好的强度和耐腐蚀性。钢板厚度根据柜体的不同部位和承载要求进行设计，确保柜体的机械强度和防护性能。

防护等级：GGD低压配电柜的防护等级通常为IP30及以上，能够有效防止人体触及带电部分，以及防止外界固体异物进入柜体内部，保障设备和人员的安全。

内部布局

功能单元分区：柜体内部根据不同的功能划分为多个单元，如进线单元、出线单元、计量单元、保护单元等。各功能单元之间相互独立又相互联系，便于安装、调试和维护。

母线系统：采用铜排或铝排作为母线，具有载流量大、散热好的特点。母线之间通过绝缘支撑件固定，并采取有效的绝缘防护措施，确保母线的安全运行。

三、电气元件配置

断路器：作为主要的保护和控制元件，用于切断和接通电路，在电路发生过载、短路等故障时能够迅速动作，保护电气设备和线路的安全。常见的断路器有塑壳断路器和框架断路器等，根据不同的负载电流和保护要求进行选择。

隔离开关：用于隔离电源，保证检修人员的安全。隔离开关在分闸状态下能够明显断开电路，使检修人员能够清楚地看到电路是否带电。

熔断器：主要用于短路保护，当电路发生过载或短路时，熔断器的熔体熔断，切断电路，防止故障扩大。

继电器和保护装置：用于监测电路的运行状态，实现过流、过压、欠压、漏电等保护功能。常见的继电器和保护装置有过流继电器、过压继电器、欠压继电器、漏电保护器等。

四、性能特点

可靠性高：GGD低压配电柜采用成熟的电气技术和优质的电气元件，经过严格的质量检测和试验，具有较高的可靠性和稳定性，能够满足各种工业和民用场所的用电需求。

操作方便：柜体设计合理，操作机构易于操作，具有清晰的指示灯和仪表，便于操作人员观察和操作。同时，GGD低压配电柜还配备了完善的联锁装置，防止误操作。

维护方便：由于采用固定式结构和模块化设计，各电气元件易于拆卸和更换，便于日常维护和检修。此外，柜体内部空间宽敞，便于布线和散热，有利于设备的长期稳定运行。

五、选型和注意事项

选型依据：在选择GGD低压配电柜时，需要根据实际的用电负荷、供电要求、环境条件等因素进行综合考虑。主要考虑因素包括额定电流、额定电压、短路容量、防护等级、功能要求等。

注意事项

安装环境应符合配电柜的要求，避免安装在潮湿、高温、多尘等恶劣环境中。

配电柜的安装应符合相关的电气安装规范和标准，确保安装质量和安全。

在使用过程中，应定期对配电柜进行检查和维护，及时发现和处理故障，确保设备的正常运行。
