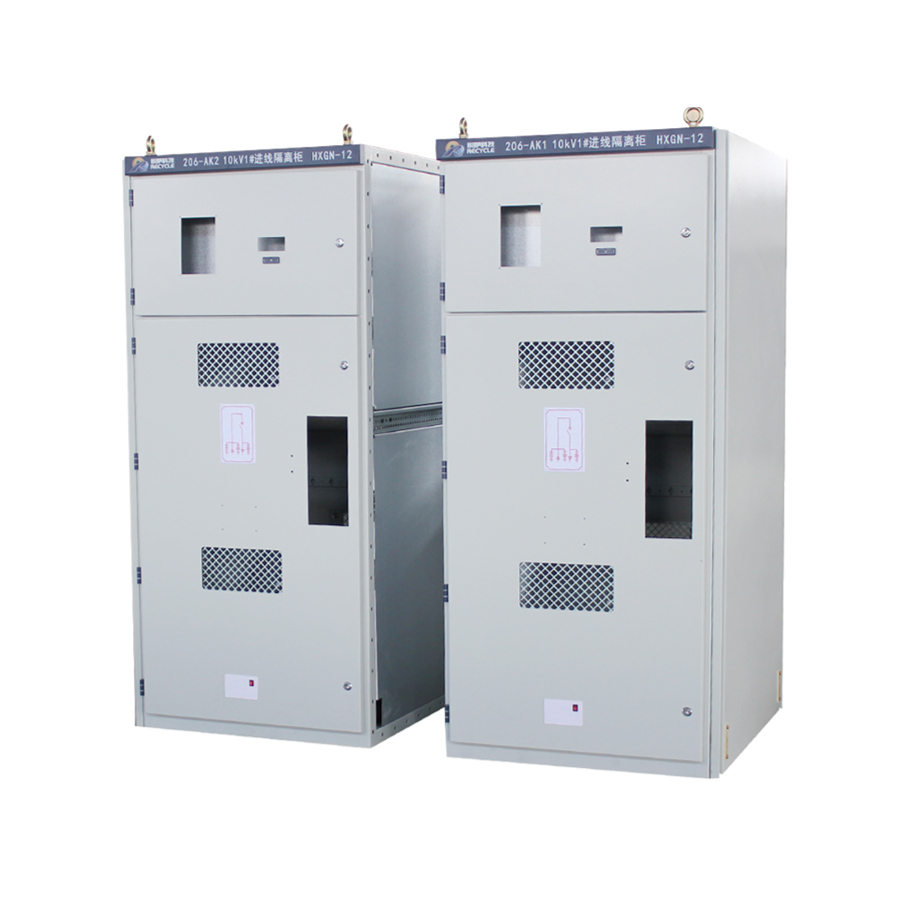

HXGN - 12高压进线隔离柜是一种在电力系统中广泛应用的高压设备，以下是关于它的详细介绍：

一、基本信息

• 型号含义

• “HXGN”表示户内交流金属封闭开关设备，这种设备具有较好的防护性能，能有效防止外界因素对内部电气元件的影响。

• “12”代表该设备的额定电压为12kV，这是其正常工作的电压等级。

• 应用场景

• 主要用于12kV电压等级的电力系统中，作为进线隔离设备。常用于变电站、工矿企业、发电厂等场所，对进线进行隔离操作，确保电力系统的安全运行和检修维护。

二、结构特点

• 柜体结构

• 金属封闭：柜体采用金属材质制成，具有良好的机械强度和防护性能，能有效防止触电事故和外界环境对内部设备的影响。

• 固定分隔式设计：内部元件采用固定分隔式布置，各功能单元相对独立，便于安装、调试和维护。同时，这种设计还能提高设备的可靠性和安全性。

• 防护等级：一般防护等级较高，常见的防护等级为IP3X及以上，能有效防止人体触及带电部分和防止固体异物进入柜体内部。

• 内部布局

• 进线隔离开关：是该柜的核心元件之一，用于隔离进线电源。隔离开关采用电动或手动操作方式，操作机构可靠，动作灵活。

• 电压互感器和避雷器：通常安装在柜体内，用于测量进线电压和保护设备免受雷击过电压的危害。

• 母线室：采用铜排或铝排作为母线，具有良好的导电性能和散热性能。母线之间通过绝缘支撑件固定，并采取有效的绝缘防护措施。

三、电气性能

• 额定电流：根据不同的应用需求，额定电流一般在几百安培到几千安培不等。额定电流的大小决定了该柜能够承载的***大负荷电流。

• 短路耐受电流：具有一定的短路耐受能力，在发生短路故障时，能够承受一定的短路电流冲击，保护设备和线路的安全。

• 绝缘性能：内部电气元件和母线之间具有良好的绝缘性能，绝缘电阻和介电常数等参数符合相关标准要求，确保设备的正常运行和人员安全。

四、操作与维护

• 操作方式

• 隔离开关的操作可以通过电动操作机构或手动操作机构实现。电动操作机构具有操作方便、快捷的特点，适用于远程控制和自动化程度较高的场所；手动操作机构则适用于一些小型或临时性的操作场合。

• 操作前应检查设备的状态和相关信号，确保操作安全。操作过程中应严格按照操作规程进行，避免误操作。

• 维护要点

• 定期对柜体进行检查，包括外观检查、接地系统检查等，确保柜体结构完好，接地可靠。

• 定期对内部电气元件进行检查和维护，如隔离开关的触头磨损情况、电压互感器和避雷器的运行状态等，及时发现和处理潜在的故障隐患。

• 清洁柜体内部和电气元件，保持良好的散热条件，防止因积尘等原因导致设备故障。

五、注意事项

• 在安装和使用过程中，应严格按照相关标准和规范进行操作，确保设备的安装质量和运行安全。

• 对于12kV电压等级的设备，操作人员应具备相应的专业知识和技能，并严格遵守安全操作规程，防止触电事故的发生。

• 在进行检修和维护工作时，应先切断电源，并悬挂明显的警示标志，确保检修人员的安全。
