KYN28A-12高压中置柜开关柜

KYN28A-12高压中置柜开关柜是一种广泛应用于电力系统中的成套配电装置,主要用于接受和分配电能,并对电路进行控制、保护和监测。以下是关于KYN28A-12高压中置柜开关柜的详细介绍:产品概述KYN
  • 电 话:13963899690 0550-2382871
  • 传 真
  • 邮 箱:ahystech@163.com
产品描述

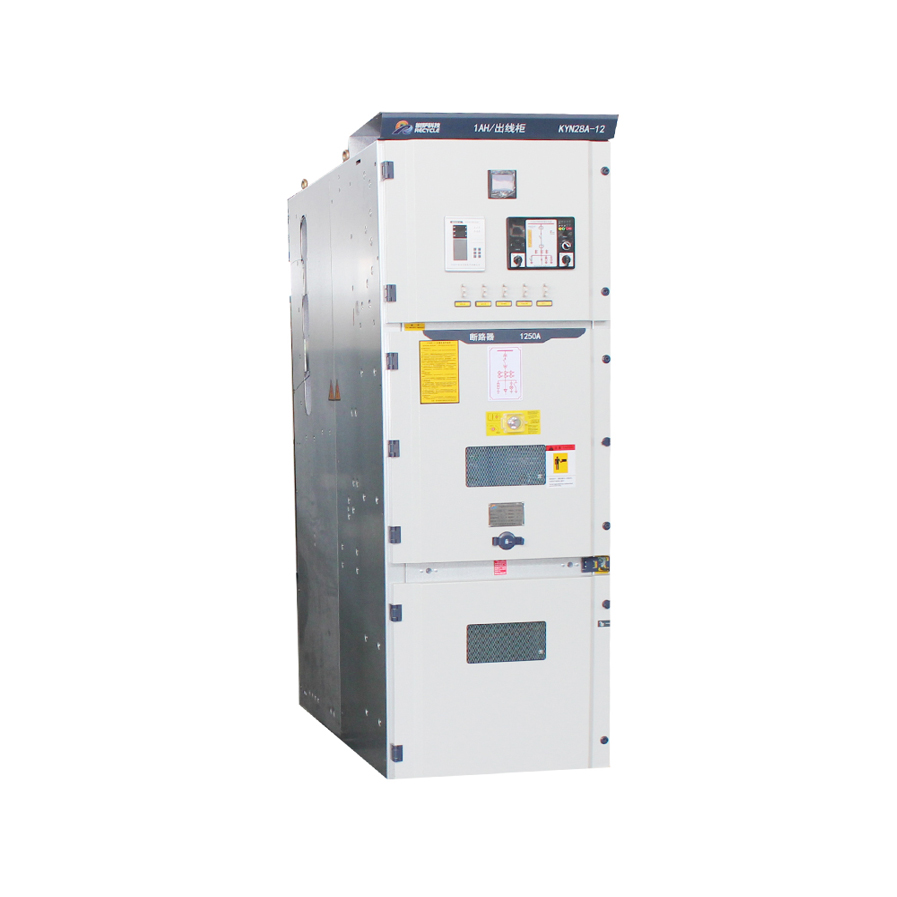

KYN28A-12高压中置柜开关柜是一种广泛应用于电力系统中的成套配电装置,主要用于接受和分配电能,并对电路进行控制、保护和监测。以下是关于KYN28A-12高压中置柜开关柜的详细介绍:

产品概述

KYN28A-12高压中置柜开关柜,全称为户内金属铠装移开式开关设备,额定电压为3.6kV~12kV,特点是配装的真空断路器为中置式,即断路器位于开关柜前柜的中部,下部空间可节省用于其他扩展或作为电缆室使用。


技术参数

  • 额定电压:12kV

  • 额定电流:1250A,2000A,2500A,3150A

  • 额定短路开断电流:31.5kA,40kA

  • 额定动稳定电流(峰值):63kA,80kA

  • 额定热稳定时间:4s

  • 外壳防护等级:IP4X,断路器室门打开时IP2X

  • 额定绝缘水平:工频耐受电压42kV,雷电冲击耐受电压75kV

结构特点

KYN28A-12开关柜由固定的柜体和可移开的真空断路器手车组成,分为母线室、断路器室、电缆室和低压室四个小室。柜体采用敷铝锌板经多重折弯组装而成,具有高机械强度和良好的防腐性能。开关柜具有防止误操作的多重闭锁功能,确保操作安全。


应用领域

KYN28A-12高压中置柜开关柜广泛应用于发电厂、中小型发电机送电、工矿企业配电以及电力系统的二次变电所的受电、送电及大型高压电动机启动等场合。


安装与维护

KYN28A-12开关柜设计为可从正面进行安装调试和维护,支持背靠背组成双重排列和靠墙安装,提高了安全性和灵活性,减少了占地面积。高压室内的真空断路器及其操作机构仅需少量维护,更换断路器简单,互换性好。
