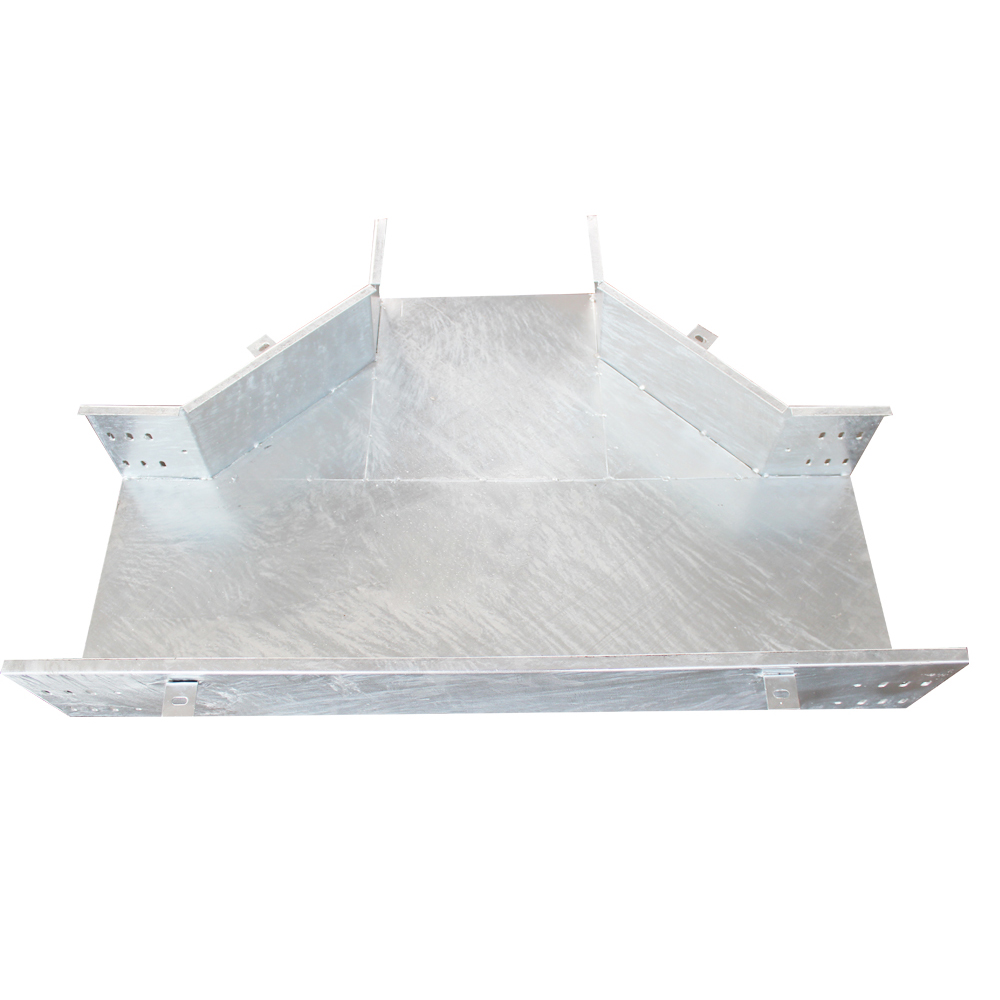

水平三通桥架是桥架系统中的一种重要部件，以下是其主要情况：

一、结构特点

三通连接功能

它主要用于在水平方向上实现电缆桥架的分支连接。有三个开口，能将一路电缆桥架分成三路，方便电缆在不同方向上进行敷设。

其分支角度通常有标准的45°、90°等，可根据实际的布线需求进行选择。

材质与工艺

常见材质有钢制、铝合金制等。

钢制水平三通桥架强度较高，适合承载较大重量的电缆，一般通过焊接等工艺制成，结构牢固。

铝合金制的则重量较轻，耐腐蚀性好，多采用挤压成型等工艺，外观较为美观。

二、规格参数

尺寸规格

主桥架的宽度和高度有多种标准尺寸，例如宽度从100mm到1200mm不等，高度从50mm到300mm左右。

分支桥架的尺寸根据主桥架和实际使用需求而定，通常分支桥架的宽度会小于主桥架宽度。

承载能力

不同规格的水平三通桥架承载能力有差异。以钢制桥架为例，小型规格的可能承载每米100 - 300kg的电缆重量，大型规格可承载每米500 - 1000kg甚至更多。

三、安装要点

水平安装要求

安装时要保证桥架水平，使用水平仪等工具进行校准。如果安装不平，可能会影响电缆的敷设和后期维护。

桥架之间的连接应牢固，采用合适的连接螺栓，并且螺栓数量要符合要求，防止松动。

与其他部件配合

在与水平直线桥架、垂直桥架等其他部件连接时，要注意连接的匹配性，确保电缆能够顺畅地过渡到不同方向的桥架上。

四、应用场景

工业厂房

在大型工业厂房内，电气线路复杂，水平三通桥架可用于将电力电缆和各种控制电缆按照不同的功能区域进行分支敷设。

商业建筑

商业建筑中，如商场、写字楼等，用于将照明、空调、通信等各类电缆在不同楼层或不同功能区之间进行合理分配。

数据中心

数据中心内有大量的服务器设备和网络设备，水平三通桥架有助于将电力供应电缆和数据传输电缆有序地连接和分配到各个设备区域。
